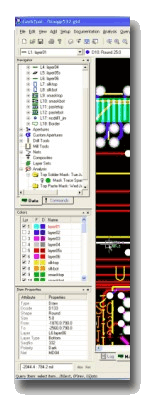

Erweitert! GUI und der Navigator:

Seit dem Rel. 12 hebt sich GerbTool mit einen integrierten, unkomplizierten Navigator stark vom Wettbewerb ab.
Durch den Navigator haben sie einen sehr einfachen Zugriff auf wichtige Design Informationen wie Infos zu den einzelnen Lagen, Blenden, Netz-Connectivity, Composites und Layer-Sets.
Der Lagenaufbau kann einfach durch das Markieren und Bewegen der Layers in die entsprechende Reihenfolge vorgenommen werden. Ebenso einfach können Layer-Sets für Blind- und Burried-Layers definiert werden. Blenden können mittels Drag-and-Drop selektiert, hinzugefügt, geändert und sogar in dem Design an dem entsprechenden Ort platziert werden.

Der Navigator ermöglicht einen schnellen und einfachen Zugriff auf alle Analyse Ergebnisse wie Design/Manufacturing Rules Check, Design for Fabrikation, graphischen Netzlistenvergleich oder gar den Vergleich von Layern.

Zusätzlich haben Sie vollen Zugriff auf die Befehlsstruktur von GerbTool. Sie können individuelle Befehle ausführen oder aber sehr schnell eine "My Command"-Liste (Favoriten) erzeugen in der sich die von Ihnen als Anwender regelmäßig benutzten Befehle für schnellen und einfachen Zugriff befinden. Sie haben hierbei sogar Zugriff auf Macros.
Dies alles haben sie von einem einzigen zentralen Punkt der Oberfläche im Griff, hierdurch entfällt im wesentlichen die Notwendigkeit von Toolbars und Menüs.

Version 13 von GerbTool hat die Einfachheit der Bedienung durch eine überarbeitete Layers/Color Leiste und ein "new items properties information panel" noch weiter steigern können. Beide Panels können in ihrer Größe angepasst und überall innerhalb der GerbTool Oberfläche abgelegt werden. Kein anderes Tool bietet einen solchen einfachen Zugriff auf alle wichtigen Informationen Ihres Designs.

Erweitert! Unterstützung für mehr als nur Gerber
GerbTool unterstützt eine Vielzahl von unterschiedlichen Formaten, vom traditionellen Gerber RS274D und RS274X bis hin zu intelligenten Formaten wie ODB++™ und DirectCam(TM). GerbTool beinhaltet einen Import-Wizzard, der wesentlich mehr beherrscht als nur den Import von Gerber Daten. Mit dem Import-Wizzard müssen Sie GerbTool lediglich das Directory in dem sich Ihre Daten befinden angeben, den Rest erledigt der Import Wizzard von GerbTool. Er erkennt selbstständig die verschiedenen Datenformate (Gerber, Bohrdaten, Fräsdaten, HPGL, DXF, etc.). Wenn Sie noch RS274D verwenden erkennt der Wizzard sogar die unterschiedlichen Formate der Blendentabellen und konvertiert/importiert diese ebenso.

Unser neues PADS(TM) ASCII Interface ebnet den Datentransfer von PowerPCB(TM) zu GerbTool (nur Import). Layer Anhänge, Lagenaufbauten sowie Netzlisten-Informationen mit den original Bezeichnungen des CAD Systems. Verwenden Sie GerbTool als das Werkzeug um aus den PowerPCB(TM) Daten IPC-D-356A und ODB++ zu extrahieren.

Selbstverständlich besitzt GerbTool auch nach wie vor ein formatspezifisches Importinterface für alle von GerbTool unterstützten Formate um bei Bedarf einzelne Files zu laden.

Drag-and-Drop Gerber File Loading
Sie müssen nicht einmal einen einzigen Befehl ausführen um Ihre Daten mit GerbTool zu laden. Drag-and-Drop direkt in GerbTool oder auf das GerbTool Icon beschleunigt und vereinfacht den Import. Außerdem können Sie direkt aus einem Zip-File ebenfalls durch Drag-and-Drop in GerbTool laden, ohne das Zip-Archiv entpacken zu müssen.

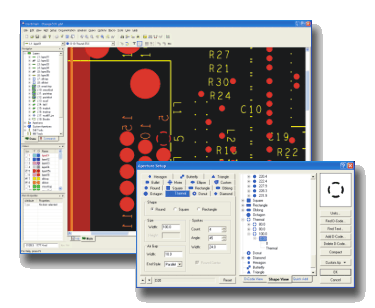

Erweitert! Intuitive Blenden
GerbTool unterstützt 26 intuitive Blenden-Typen mit voller Unterstützung für ODB++ Blenden wie z.B. abgerundete Rechtecke, quadratischen Wärmefallen, thermische Reliefs und vieles mehr.

NEU! Graphischer Blendenteller Import Regel Generator
GerbTool minimiert den Ärger, den Sie meistens beim Einlesen von ungewöhnlichen, meist nur einmalig vorkommenden Blendentellern in ein CAM System haben. Blendentabellen werden durch GerbTool visualisiert und durch einfaches Anklicken mit der Maus werden Blendenformen, Spalten etc. definiert. GerbTool erstellt dann automatisch die richtigen Regeln, um den entsprechenden Blendenteller zu lesen. Die Regeln werden für die wiederholte Verwendung in einem File gespeichert.

Optimierung
Alles was Sie zur Fertigungsoptimierung eines Designs benötigen ist mit GerbTool nur einen Maus-Klick entfernt. Es stehen Ihnen Funktionen wie z.B. Die Draw-to-Flash Konvertierung, Teardrops und die Konvertierung von lästigen Spezialformen von Blenden (die immer gezeichnet werden) in Flashes und vieles mehr zur Verfügung.
Die evtl. bei Ihrem CAD-System mögliche Ausgabe von 274X Composites können durch die "Flatten Composite" Funktion von GerbTool auf einfache Weise eliminiert werden.

Erweitert! DRC/MRC/DFF
GerbTool beinhaltet eine umfassende Analyse-"Suite", die Design Rule Check, Manufacturing Rules Check, Design for Fabrication, Netzlistenvergleich und Design Informationen bereitstellt. Ihnen stehen mehr als 40 Funktionen zur Verfügung, die Sie beurteilen lassen, ob das gegebene Design fertigbar ist. Die "Master-Checklist"-Umgebung ermöglicht das Testen des Designs in einem einzigen Durchgang, sogar wenn einzelne Lagen mit ganz unterschiedlichen Parametern geprüft werden sollen wie z.B. mit einem min. Leiterbahnabstand von 5 Mil auf den Außenlagen und 8 Mil auf den Innenlagen.

Der DRC/MRC beinhaltet typische Checks wie Bahn-Bahn, Bahn-Pad, Pad-Pad, Bohrung-Pad, Bohrung-Fläche, minimale Leiterbahnbreite, Restring, Lötstopmaskenfreistellung, SMD Pitch und Abstand, Pos.-Druck auf Pads, etc.
DFF bietet Ihnen weitere fertigungsorientierte Checks wie Test auf Unterätzung, Kupferbrücken, Zinnbrücken, Brückenbildung im Lötstop, zu geringe Anbindung und Abisolierung von Wärmefallen, Lagenregistrierung, sowie die neue Erkennung von Lötstoplackbrücken und vieles mehr. Abgerundet wird die integrierte Test-Suite durch den grafischen Netzlistenvergleich. Dies deckt all Ihre Testanforderungen unter einer einzigen Oberfläche ab.

Graphischer Netzlistenvergleich
Wollen Sie eine IPC-D-356 Netzliste mit Ihren Gerber-Daten vergleichen? Durch den graphischen Netzlistenvergleich erhalten Sie ein anschauliches und sinnvolles Ergebnis. Während Wettbewerbstools Ihnen nur einen Vergleichsreport in Form eines ASCII Textes ausgeben erhalten Sie bei einem Vergleich mit GerbTool das Ergebnis bzw. das Problem auf dem Bildschirm graphisch dargestellt. Der Netzlistenvergleich findet Fehler wie z.B. Kurzschlüsse, Netze ohne Kupfer sowie offene Netze. Jeder Fehler ist mittels des Navigators einfach lokalisierbar.

Basic Panelization/Nutzengenerierung
Die Erzeugung von Mehrfachnutzen mit GerbTool ist sehr einfach und geradlinig. Sie haben hierbei verschieden Möglichkeiten wie die vollautomatische Nutzengenerierung oder die Generierung aufgrund von verschiedenen Abstandsregeln sowie die traditionelle Variante basierend auf Offsets vom Nullpunkt.

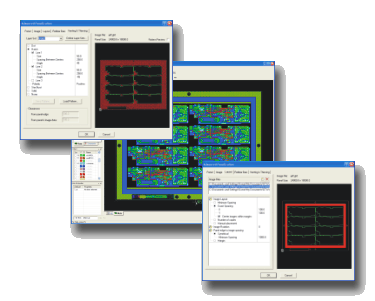

NEU! Advanced Panelization/Nutzengenerierung
Die "Advanced Panelization" von GerbTool stellt eine vollständig abgeschlossene Umgebung bereit, innerhalb der Sie eine unbegrenzte Anzahl von Panel-Vorlagen erstellen und speichern können. Für alle von Ihnen verwendeten Formate von Film- bzw. Basismaterial-Zuschnitten müssen Sie so nur einmalig ihre Formatvorlage erstellen.
Zunehmend werden heute Multijob Panels verwendet, da sie große Vorteile bezüglich der Rüstkosten bei Prototypen und Kleinserien sowie auch bei den Bestücknutzen bieten. GerbTools Advanced Panelization unterstützt Step-and-Repeat von mehreren verschiedenen Jobs innerhalb eines einzigen Panels.

Unterschiedliche Galvano-Stege, Venting und Thieving Muster können für so viele Layer wie notwendig mit Hilfe von Layer-Sets definiert werden. Venting und Thieving unterstützt solid (Vollflächig Cu), Punkt-, Gitter- und Starburst-Muster auf jedem Layer. GerbTool passt negative und positive Polaritäten mit Leichtigkeit an.

Diese Funktionen arbeiten sehr schnell und effizient, ohne Probleme wie z.B. separate Editoren, Spezialsymbolen, oder schwierige Benutzeroberflächen. Ränder, Fanglöcher, etc. sind einfach Elemente innerhalb einer .GTD Datenbank. Kombinieren sie so viele wie sie möchten in welcher Konfiguration auch immer - die sich ergebenden Möglichkeiten sind unbegrenzt.

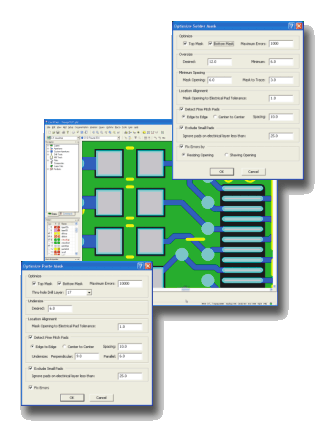

NEU! Lötstopmaskengenerierung und Optimierung
Sehr schnell ist eine Lötstopmaske bei einem komplexen Design unbrauchbar für die Fertigung. Lassen Sie GerbTool die perfekte Lötstopmaske, basierend auf umfangreichen Regeln, für Sie erstellen. Diese Regeln stellen sicher, dass die maximal mögliche Freistellung bei optimaler Abdeckung über das ganze Design erzielt wird. GerbTool verfügt über eine spezielle Fine-Pitch Unterstützung, welche automatisch für Fine-Pitch Pads Flächenfreistellungen erzeugt um Brückenbildung zu verhindern.
Existierende Lötstop Layer können mit Hilfe des Solder Mask Optimizers entsprechend Ihrer Regeln ebenso optimiert werden.

NEU! Lötsieb (Paste Mask) Generierung und Optimierung
Konstrukteure und Siebhersteller werden den Paste Mask Generator von GerbTool zu schätzen wissen. Wie der Solder Mask Generator basiert dieser ebenfalls auf einem umfassenden Regelwerk mit einer optimalen Reduktion der Pads über eine große Bandbreite von Padformen und Padgrößen. Auch hier wurde Wert auf eine spezielle Behandlung von Fine-Pitch-Pads gelegt.
Dies erlaubt eine in X- und Y-Richtung unabhängige Pad-Reduktion, um das Ansammeln von Lötpaste zwischen den Pads zu verhindern. Selbstverständlich können Sie damit auch einen existierenden Lötstop-Layer, mit dem Sie nicht 100 prozentig zufrieden sind entsprechend Ihrer Regeln überarbeiten.

NEU! Hotkey Kompatibilität
Ein schneller Umstieg von CAM350(TM) und CAMMaster(TM) zu GerbTool wird durch die Emulation der entsprechenden Hot Keys im Kompatibilitätsmodus erzielt.

Bare-Board-Test/Test Adapter
GerbTool erzeugt alle benötigten Informationen für Bed-of-Nails sowie Flying Probe Tester ohne Zusatzmodule etc. in der Ausbaustufe GT-Fabricator anders als bei vielen Wettbewerbsprodukten, bei denen Sie erst noch weitere Module hinzukaufen müssen.
Sie werden umfassend bei Aufgaben mit verschiedene Nadelgrößen, doppelseitigen Adaptern, gestaffelten Testpunkten und vielem mehr unterstützt. Der Netzlisten Output erfolgt im Industriestandard Format IPC-D-356A.

Benutzer definierbare Toolbars
Als Ergänzung zum verbesserten Navigator steht die Anwendung der Toolbars auf einem neuen Niveau. Jede der umfangreichen Toolbars innerhalb von GerbTool kann individuell angepasst werden. Die meisten der Menübefehle haben einen entsprechenden Button, der überall auf dem Bildschirm für einen leichten und einfachen Zugriff platziert werden kann. Das Resultat ist eine Umgebung, die optimal an Ihre Anforderungen und Arbeitsweise angepasst werden kann.

Automation und Scripting
Automation ist überall das erklärte Ziel in nahezu jeder Umgebung, sei es Konstruktion oder Fertigung. GerbTool lässt Sie auch hierbei nicht im Stich. Für schnell und einfach zu erstellende Scripte bietet Ihnen GerbTool das klassische Macrorecording und Playback. Für weitergehenden Anforderungen stellt GerbTool eine komplette Drag-and-Drop Macro Entwicklungsumgebung zur Verfügung. Dadurch kann jeder sehr einfach umfangreiche Macros entwickeln. Ohne weitere Zusatzkosten erhalten Sie dazu noch einen eingebauten Debugger.
